SCR鋼帶光柵尺

產品名稱：SCR鋼帶光柵尺

所屬類別：絕對值磁柵|磁頭

產品人氣：5056

更新日期：2019/3/11 9:02:04

SCR鋼帶光柵尺

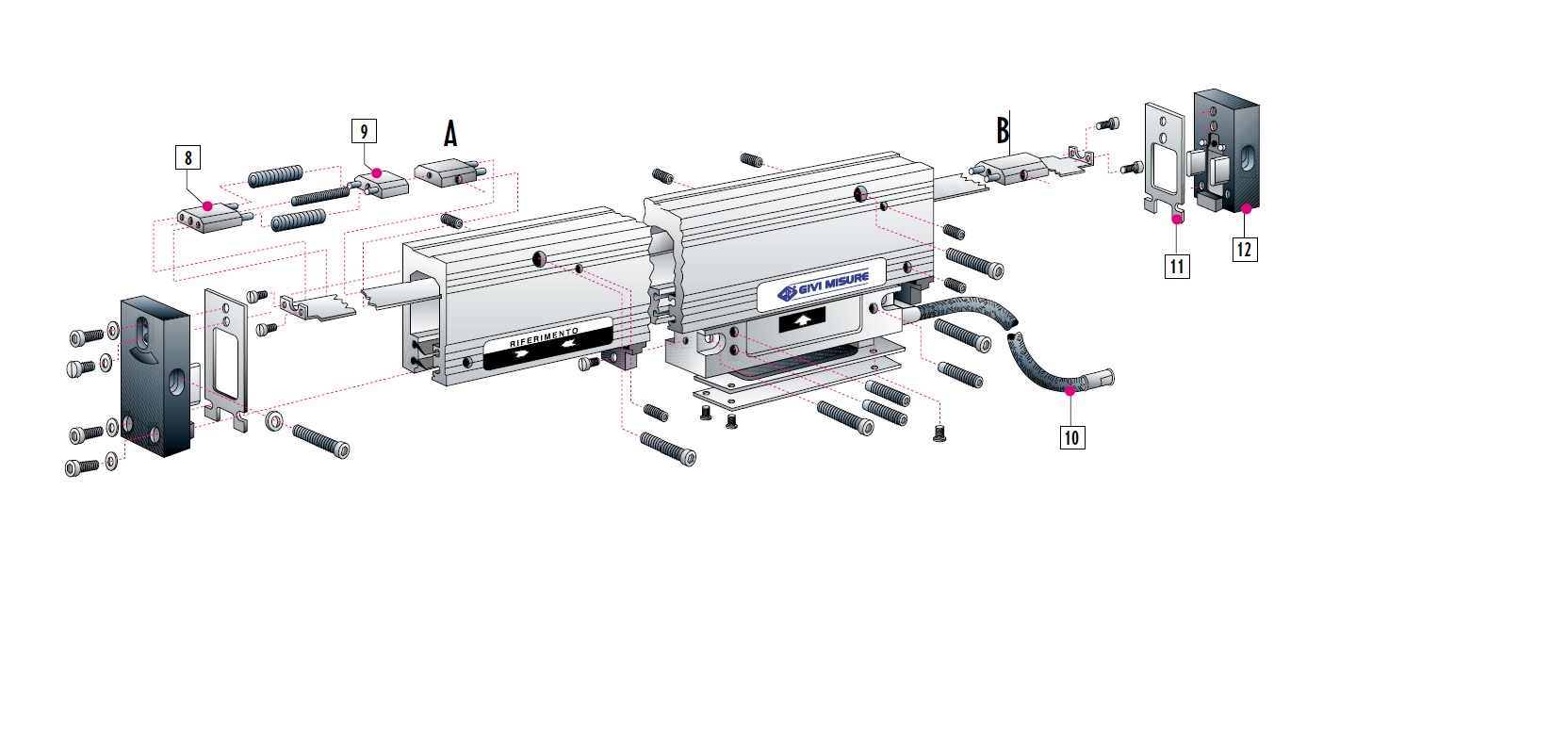

特色

尺身堅固：

尺殼:TA16陽極處理鋁擠型,一體成型

側蓋:用來固定尺的兩側

防污設計：

尺頭組:由尺頭座(T)及信號偵測器(P)組成,

鋼板和墊圈為電路形成防水保護

外層防塵橡膠:采用elastomeric 70橡膠富有彈性,

能迅速密合,防止污染物進入

內層防護橡膠:多一層保護,隔絕細小污染物

橡膠墊圈:保護尺身,避免油、水自兩端進入

量測準確：

彈性聯軸器:補償安裝誤差,正確感應刻劃線及自我校正機械遲滯

電路板:雷射校正A、B相位,固定電阻信號,穩定度高

鋼帶刻劃：

不銹鋼刻劃線:單片鋼帶模組化設計(一體成型)

10.

鋼帶固定:由兩側固定于尺殼中

11.

自我調節補償:彈簧模組可由兩端自動調節鋼帶距離差異,
包括容許范圍內的安裝誤差及機構的熱膨脹變異,
鋼帶尺膨脹系數10.6×10-6℃-1 (鋼帶尺熱膨脹系數與工件和機械極接近)

信號線：

12.

信號線:不銹鋼線編織而成,可保護信號線,線長可達50~60M以上

不需另外接線(亦可選購管狀保護線或超軟線)

顯示器：

13.

規 格

訂購資訊

光柵尺
S	□ Z	□	5	□	□	□	□	□
型號	精度	行程	電壓	信號	線長(M)	接頭	線表	原點標記
SCR3923	100: 10μm W1:1μm	0250,0300,0350, 0400,0450,0500, 0600,0700	5:5V	Q: 單方波	0250~0700 標準 4M	C: C54 (9 芯接頭)	P: 超軟線	C:中間原點 R:右邊原點 L:左邊原點 M:多原點
SCR3923	100: 10μm W1:1μm	0750, 0850, 0900, 1050, 1200, 1400, 1550, 1650, 1800, 2050, 2050以上	5:5V	L: 雙方波	0750~2050 標準 6M	S:SC (沒有接頭)	R: 網狀線	C:中間原點 R:右邊原點 L:左邊原點 M:多原點
