圓形磁柵尺/法蘭式磁環RDD/HDD系列

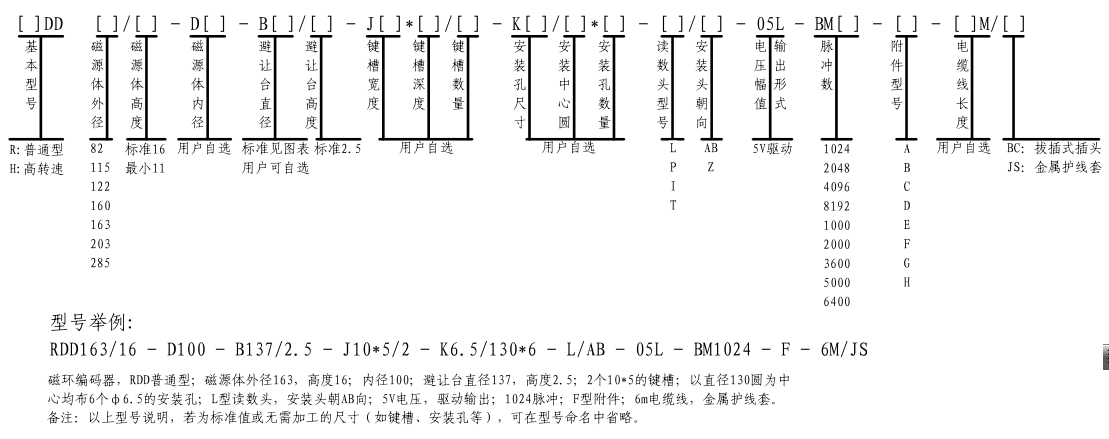

磁源體選型說明

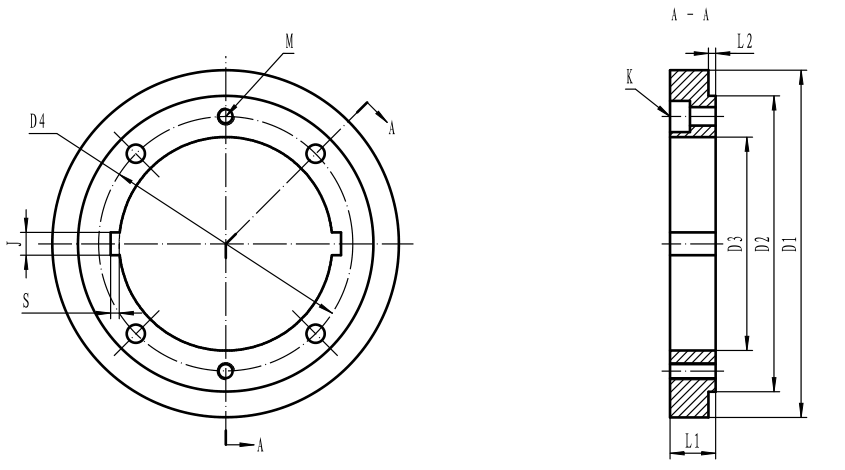

磁源體名稱] —— RDD82 RDD115 RDD122 RDD160 RDD163 RDD203 RDD285
D1[磁源體外徑] —— φ82 φ115 φ123 φ160 φ164 φ204 φ286 [此尺寸為固定尺寸，不能更改]
D2[避讓臺外徑] —— φ70 φ96 φ104 φ133 φ137 φ180 φ263 [可根據用戶要求定制]
D3[磁源體內徑] —— ≤φ60 ≤φ85 ≤φ90 ≤φ125 ≤φ130 ≤φ170 φ250 [可根據用戶要求定制]
D4[安裝中心圓] —— 用戶根據合理尺寸自行定制，如不需要可忽略
K [安裝孔直徑] —— 用戶根據合理尺寸自行定制，如不需要可忽略
J [ 鍵槽寬度 ] —— 用戶根據合理尺寸自行定制，如不需要可忽略
S [ 鍵槽深度 ] —— 用戶根據合理尺寸自行定制，如不需要可忽略
M [拆卸工藝孔] —— 標準為M6和M5，可根據用戶所選安裝螺釘大小定制
L1[磁源體高度] —— 標準為16mm，不能低于11mm；T型讀數頭由于空間小，只可以配11mm高度
L2[避讓臺高度] —— 此處尺寸的作用是避讓磁源體護罩及其鎖緊螺釘?shù)模瑯藴蕿?.5mm，如不需要可忽略
L1-L2≥11mm —— 磁源體高度減去避讓臺高度之差要大于或等于11mm，所以用戶若訂購11mm高度的磁源體，則無避讓臺

RDD/HDD系列可選RDD82
RDD115
RDD122
RDD160
RDD163
RDD203
RDD285
1200、1800、3600
1000、1250、2500、5000
1024、2048、4096、5120
1024、1280、6400
1024、8960
1024、3840
1024、2048、2560
備注：以上數據中，RDD82-2560；RDD115-3600；RDD122-3840；RDD160-5000；RDD
163-5120；RDD203-6400；RDD285-8960及HDD系列的全部脈沖數在西門子（SIEMENS)
系統可以使用脈沖數明細
